管道與其它部件的連接:
(1)與帆布軟接的連接:用金屬條壓緊帆布,用木螺釘或鉚釘將其固定在風管開口四周即可。
(2)與風口的硬接:依風口規格在管道上開孔,在管道和風口重合處涂膠粘合,在風口四周用玻璃膠密封。如需加固,可用螺釘固定風口與管道。
(3)與調節閥等有法蘭設備的連接
"F"形鋁質法蘭專用于風管與調節閥的連接。 在"F"形法蘭內側和風管端部涂上膠水,粘接后將法蘭與調節閥連接即可。
"U"形固定卡可用于風管與許多金屬部件連接,如風口、消音器等?捎米怨ヂ葆攣固定"U"形卡和部件。
(4)與圓形金屬軟管的連接(圖)
板材的拼接
由于板的粘接可能性,切割后的窄板可拼接后重復利用。切成45度邊,涂膠粘接兩部分,再用鋁箔膠帶貼在兩窄板的縫合處。
安裝方法和工具
合適的工具、正確的工程組織安排以及良好的施工實踐可以安裝出持久耐用、令人叫絕的風管系統。下列工具有助于提高質量和效率。
施工組織
現場組裝:
(1)發給每個工人有關每個區域或風機所需管段和配件的詳細圖紙。
(2)確保施工人員懂得標準管道施工的要求,特別是原施工圖為金屬風管配制而不是用MDC方法。
(3)為正確的安裝提供所有的物品以免現場替換。包括:所需的膠帶、粘接劑。為了加固和安裝,配備裝訂槍及安裝工具。設備連接,防火閥、軟管接頭以及其它為風行風管系統設計的附件。
(4)確保施工人員能夠減少損失和正確維修所有損壞的管段。
妥善保管風管。
確保組裝好的風管緊密連接。
組裝好最大數量的管段用于吊裝。
按正確的間隔吊裝和支撐風管。
(5)所有的接縫必須在一條線上。改變接縫會導致不正確的風管走向;風管走向發生扭曲或旋轉,說明風管在開槽或成型時沒有正確操作。
(6)檢查管道是否正確地連接和加固。用許可的密封材料修補管道表面的破損。
施工工具
工具:
1、工作臺3000mm*1200mm
2、壓尺4000mm
3、壓尺1200mm
4、直角尺
5、大劃規
6、切刀(雙刀和直刀)
7、手動彎板機
8、涂膠槍或刷子
耗材與附件:
1、專用膠水
2、玻璃膠
3、鋁鉑膠帶
4、輕鋼龍骨
5、絲桿
6、各種成型法蘭吊裝

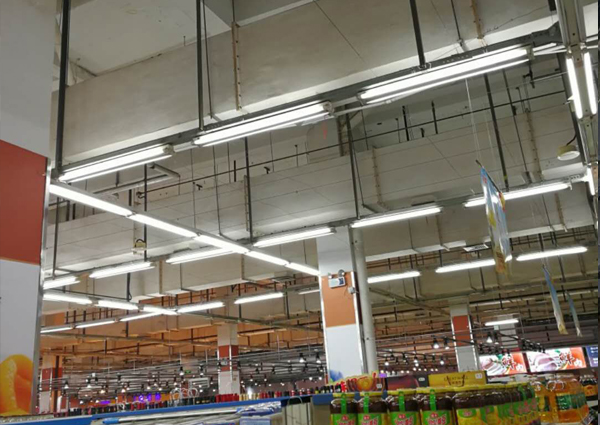

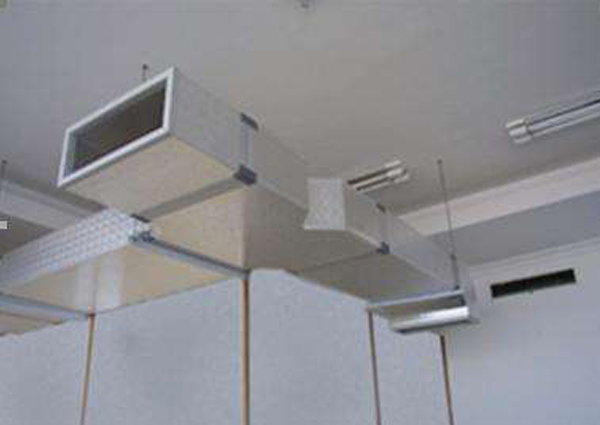

金屬吊架通常用來支撐矩形風管和接頭。支托采用輕鋼龍骨,標準寬度為76mm。支架的高度和型號見下表。
支托長度 最小吊架尺寸 最小吊架范圍
152mm 24號 76mm*38mm
457mm 22號 76mm*51mm
762mm 18號 76mm*51mm
吊架間距根據管道的高度和寬度而定。最大吊架間距見下圖:
風管內徑尺寸 最大吊架間距
寬≥1200 1200
寬<1200,高<300 1800
600<寬<1200,高>600 1800
寬<1200, 300<高<600 2400
寬≤600, 高>300 2400
現場存放和修補
風管的修補
風管如受到意外碰撞引起損壞,根據管材損壞的具體類型,可采用適當?shù)难a(bǔ)救措施。
(1) 最外層鋁皮的損壞,可以通過通過粘貼新的鋁箔膠帶來修復。
(2) 管壁上的孔洞,需在管壁上以45度方向切割下一小方塊,然后用風行板填補。
6 管道的加固

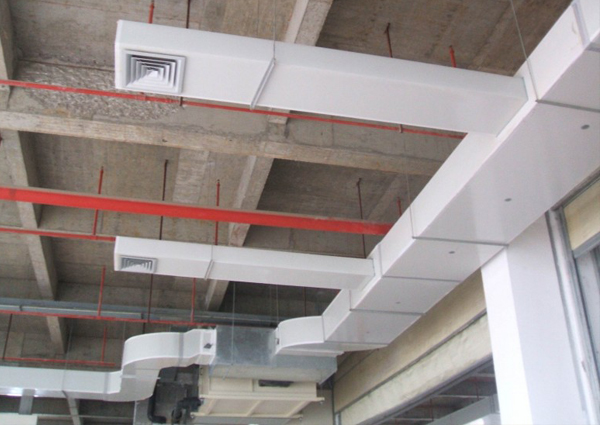

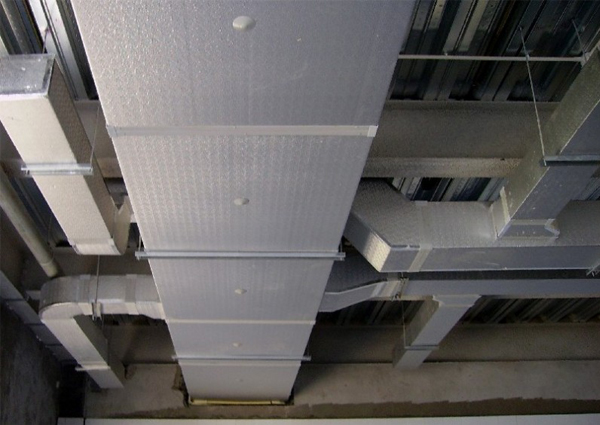

當尺寸和風壓超過一定數值時,需采用相應的加固措施。天惠風管系統的加固系統是利用支撐、園盤膠粒一套特出系統將應力向邊緣方向分散,可承受一定的正壓和負壓,保證了最大限度的塑性和韌性。具體的可參照以下表
備注:以上僅供雙面鋁箔復合風管相關材質施工參考!
