不銹鋼聚氨酯復合風管施工工藝
發布時間：2016-5-12 訪問2486次
1、 放樣工藝過程
放樣之前，要充分解讀風管施工圖，確定空調設備及風管各部件的安裝位置，確定各直風管及異性管的合理長度和數量、風管機空調設備及風管各部件的連接方式及風管的加固方式，核算板材及各種輔材的用量。
1.1矩形直風管放樣
1.1.1計算放樣尺寸

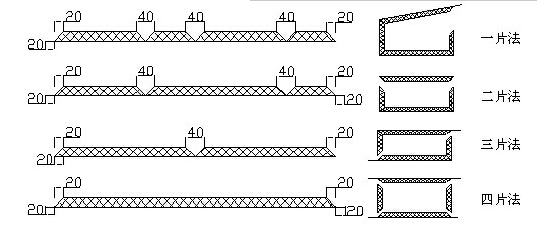

用板材制作矩形風管，風管標注的尺寸是指風管管內邊尺寸，每塊風管板料邊都應切割成45度角斜坡，用四塊風管板料組合成矩形風管。當使用20mm厚的風管板材，每塊風管板料兩邊應比風管內邊長40mm。矩形風管組合可采用一片法、U形二片法、L形二片法、四片法等。使用不同組合方法放樣尺寸不一樣，按風管制作任務單規定的組合方式計算放樣尺寸。按計算的放樣尺寸用鋼直尺或鋼卷尺在板材上丈量，用方鋁合金靠尺和畫筆在板材上畫出板材切斷、V形槽線、45度斜坡線。

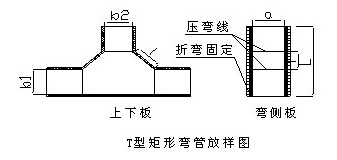

1.1.2T形矩形風管放樣
T形矩形風管由兩根矩形直管組成。按矩形直風管放樣的方法，分別放樣。主管在設計位量開孔，開孔尺寸為對應支管邊長。用鋼尺丈量，用畫筆和方鋁合金靠尺劃出切斷線、V形槽線、45度斜坡線。

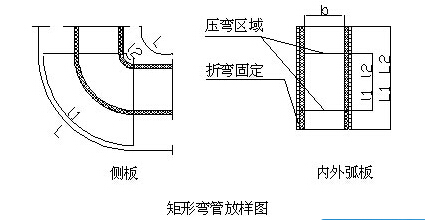

1.1.3矩形彎管的放樣（彎頭、S形彎管）
矩形彎管一般由四塊板組成。先按設計要求，在板材上放出側樣板，然后測量側板彎曲邊的長度，按側板彎曲邊長度，放內外弧板長方形樣。畫出切斷線、45度斜坡線、壓彎區線。
1.1.4矩形變徑管的放樣
矩形變徑管一般由四塊板組成。先按照設計要求，在板材上對側板放樣，然后測量側板變徑邊長度，按測量長度對上板放樣。畫出切斷線、45度斜坡線、壓彎處線或V形槽線。

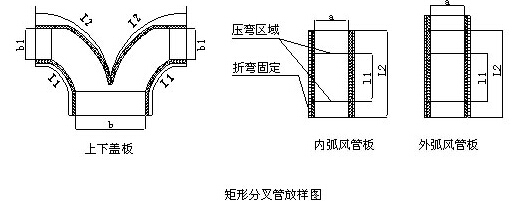

1.1.5矩形分叉管的放樣
分叉管種類很多，現按r形分叉管說明放樣方法。首先對風管上下蓋板放樣，放樣見下圖。測量內弧管板長度，并放樣，再測量外弧管板長度并放樣。畫出切斷線、45度斜坡線。
2、 切割工藝過程
切割之前首先檢查風管板材放樣是否符合風管制作任務單的要求，劃線是否正確，板材有否算壞；其次檢查刀具刀片安裝是否牢固、刀片伸出高度是否符合要求。直刀刨刀片伸出高度應能切斷板材，不傷桌面地毯；單刀刨刀片和雙刀刨刀片伸出高度應能切斷上層鋁箔和芯材，不傷下層彩鋼板；兩刀間距約2mm，按切邊要求選擇左45度單刀刨或右45度單刀刨，將板材放置工作臺上，方鋁合金靠尺平行固定在恰當位置；手持刀具，將刀具基準邊靠緊方鋁合金靠尺，壓緊板材，刀具基準線對準放樣線，向前推或 拉刀具，直刀將板材切斷；單刀將板材切邊；雙刀將板材開槽；板材切斷成單塊風管板后，將風管板編號，以防不同風管的風管板搞錯，對于彎曲面的板材，用壓彎機在壓彎區內壓槽。
3、成型工藝過程
按風管制作任務單檢查風管面板是否符合設計要求清潔板材切割面的粉末，清除油漬、水漬、灰塵，然后用毛刷在切割面上涂刷膠粘劑，待涂膠不沾手時，將風管面板按設計要求粘合，并用刮板壓平。對難以刮平部分，可用木錘輕輕錘平；檢查板材接縫粘接是否達到質量標準，符合質量要求后，將彩鋼板折彎90度，用拉鉚釘進行固定，鉚釘?shù)拈g距不大于10cm；固定后，講密封膠裝入密封膠槍，清潔待施膠的風管內四角邊，用密封膠槍在風管角邊均勻施膠，密封膠封堵后，壓實。用鋼尺和角尺檢查粘接成型的風管是否符合質量要求。
4、 加固工藝過程
一般采用全絲螺桿進行加固，與風管連接處采用雙螺母固定，并用密封膠密封。在要求嚴格的地方，需要采用單片角鋼法蘭或者雙片角鋼法蘭進行加固。
5、 連接工藝過程
5.1插條法蘭的連接
首先檢查風管端面應垂直，如有不平或不垂直部分應先修正，然后選擇合適的風管連接件，檢查風管連接件的質量無損壞，用型材切割機下料，下料尺寸小于風管內邊尺寸2—4mm，在分管端口斷面和側面粘貼面涂膠，講拐角墊片粘接處涂膠，待涂膠不粘手時，將風管連接件插入風管端口，短邊朝內，壓實并可輕輕用木錘錘實；在待連接的兩段風管的連接件間插入工字型插條，將兩段直風管連接起來；在連接好的兩段風管連接件間先用密封膠封堵，再插入風管角蓋板。

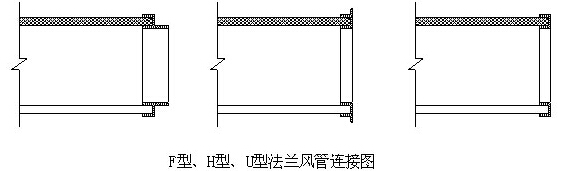

5.2H型、F型、U型風管法蘭的連接
根據連接風管不見的需要選擇合適的風管法蘭形狀，將合適的風管法蘭用型材切割機將兩端切45度角，短邊的長度小于風管內邊2—4mm；用粘膠劑在風管四角粘上拐角墊片，用粘膠劑將合適的風管法蘭粘接在風管上，內縫用密封膠封堵。
5.3板材的直接連接和拼接
風管邊長小于或等于5000mm時可選用板材直接連接，將待連接的板材下料后，將粘接面用毛刷進行清潔后，將粘膠劑刷在粘接面上，待粘膠劑不粘手時，講粘接的風管板插入“工”字形加固條，粘緊壓實，在板材兩面接縫上打上密封膠。
5.4端板的連接
將風管端口和端板都切成45度斜坡，端板需留有20mm護邊，在風管端口和端板切邊處涂膠，然后直接對粘，護邊粘緊后，再壓粘出風鋁箔膠帶，在連接過程中需要注意以下幾點：
（1） 風管連接件粘接后應牢固、平直。四件風管連接件端面應在一個平面內，并與風管延伸方向垂直。
（2） 風管內密封膠封堵平整、嚴密。
（3） 風管連接件安裝方向正確。

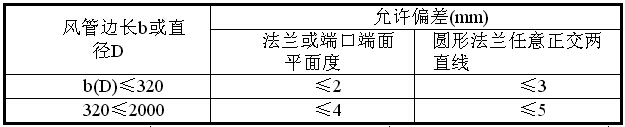

（4） 法蘭制作的允許偏差見下表：
（5） 低壓風管邊長大于2000mm、中壓風管邊長大于1500mm時，風管法蘭應采用鋁合金等金屬材料。
（6） 法蘭四角接頭處應平整，不平度應小于或等于1.5mm，接頭處的內邊應填密封膠。
6、 吊裝工藝過程
檢查風管制作是否達到質量要求→按設計要求在風管承重材料上鉆膨脹套孔→用全絲螺絲制作吊桿→安裝吊桿→按設計要求對橫擔下料、鉆墊、螺母固定橫擔→安裝設計要求連接風管、通風系統部件→對金屬法蘭和金屬通風部件做絕熱處理。
成品示意圖如下：
7、 結語
優適雙面不銹鋼聚氨酯復合風管板是不銹鋼板和聚氨酯泡沫板復合制成夾芯板�，F(xiàn)場按設計規格尺寸加工、成型、一次吊裝，無需再加保溫層。優適雙面不銹鋼聚氨酯復合風管系統具有優異的防火性能、優良的絕熱性能、抗腐蝕抗老化、隔音性能良好、質量輕及施工方便，取得明顯的社會效益和經濟效益。
